| Sterownik suszarni do drewna SDU-1 |
SDU-1 jest w pełni automatycznym i prostym w obsłudze sterownikiem suszarni do drewna. Może być wykorzystany do suszarni dowolnej wielkości, nowobudowanej lub modernizacji już istniejącej.
Głównym elementem sterownika jest jednostka sterująca, która zawiera mikrokontroler z programem sterującym.
Jednostka ta (centralka) steruje modułem przekaźnikowym i modułem pomiarowym za pomocą interfejsu RS485. Oznacza to, że centralkę można umieścić
w dowolnej odległości od komory suszarni i podłączyć ją do pozostałych urządzeń za pomocą dwóch przewodów. Ma to pewne zalety, zwłaszcza przy
modernizacji istniejących komór suszarniczych. |
DANE TECHNICZNE STEROWNIKA: |
| liczba gatunków drewna: |
19 |
| grubość drewna: |
wprowadzana z klawiatury od 16mm do 100mm |
| wilgotność końcowa: |
wprowadzana z klawiatury od 30 do 8% |
| rodzaje programów suszenia: |
ostre, normalne i łagodne, buk na "biało" |
| liczba wentylatorów: |
4, ale można podłączyć więcej grupowo (możliwy wybór pracujących wentylatorów) |
| liczba sond wilgotności drewna: |
5 (możliwy wybór aktywnych sond), wilgotność drewna jest liczona jako średnia aktywnych sond |
| pomiar temperatury powietrza i temperatury drewna: |
półprzewodnikowy czujnik temperatury |
| pomiar wilgotności powietrza: |
półprzewodnikowy scalony czujnik wilgotności powietrza produkcji HONEYWELL |
| dokładność pomiaru temperatury: |
+/- 0,5°C, rozdzielczość 0,1°C w zakresie 0..100°C |
| dokładność pomiaru wilgotności powietrza: |
+/- 2% w zakresie 0..100% RH, rozdzielczość 0,1% RH |
| zakres pomiaru wilgotności drewna: |
8..70% |
| dokładność pomiaru wilgotności drewna: |
w zakresie 8..30% +/-0,5%, powyżej 30% +/-1% |
|
REALIZOWANE FUNKCJE:
Tryb pracy automatyczny
Sterownik po wprowadzeniu gatunku, grubości i wilgotności końcowej drewna rozpoczyna proces suszenia, który przebiega automatycznie aż do zakończenia procesu suszenia. Wszystkie parametry, a więc temperatura i wilgotność drewna,
temperatura i wilgotność powietrza są automatycznie kontrolowane i na ich podstawie sterownik ustala temperaturę i wilgotność powietrza w komorze suszarni. Oczywiście w dowolnym momencie można zatrzymać proces suszenia, a po
zatrzymaniu wznowić od momentu przerwania. Może to być przydatne np. podczas awarii wentylatorów lub grzejników.
Tryb pracy ręczny
Ten tryb pracy polega na stałym utrzymywaniu zadanych parametrów temperatury i wilgotności powietrza. Od momentu wprowadzenia zadanej temperatury i wilgotności powietrza są one automatycznie utrzymywane na stałym poziomie
aż do wprowadzenia nowych parametrów. Podczas pracy ręcznej sterownik kontroluje pracę wentylatorów i wyświetla temperaturę oraz wilgotności w komorze (powietrza i drewna).
W dowolnym momencie suszenia w trybie automatycznym można przejść na tryb ręczny i kontynuować suszenie w tym trybie. |
ZASADA DZIAŁANIA STEROWNIKA: |
- Z klawiatury centralki (rys.1.) wprowadza się gatunek (rys.2.), grubość (rys.3.) i wilgotność końcową drewna (rys.4.) oraz wybiera się rodzaj suszenia (łagodne, normalne lub intensywne) (rys.5.).
Po wprowadzeniu nastaw (rys.6.) rozpoczyna się proces suszenia (rys.7.).
- Wilgotność i temperatura powietrza oraz wilgotność i temperatura drewna są mierzone przez moduł pomiarowy zbiorczy. Zmierzone wartości są przesyłane za pomocą interfejsu RS485 do sterownika.
W sterowniku następuje porównanie zmierzonych parametrów z programami zapisanymi w pamięci i w oparciu o dokonane obliczenia sterownik ustala zmiany jakie należy wprowadzić do układów sterowania, żeby
utrzymać zadane nastawy.
- Wykonaniem nowych nastaw i sterowaniem wentylatorów zajmuje się płytka elektroniczna w szafie sterującej. Centralka wysyła rozkazy do tej płytki również za pomocą interfejsu RS485.
W szafie sterującej zamontowane są styczniki zmieniające obroty wentylatorów, zabezpieczenia wentylatorów oraz układy sterujące siłownikami zaworu grzejnego i kominków wentylacyjnych.
|
 |

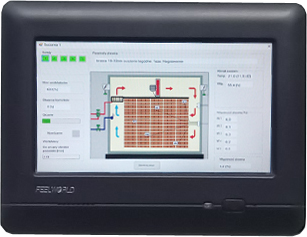

| Rys.1. |
 |
| Rys.2. |
 |
| Rys.3. |
 |
| Rys.4. |
 |
| Rys.5. |
 |
| Rys.6. |
 |
| Rys.7. |
|
|
|
|
